一、概述：

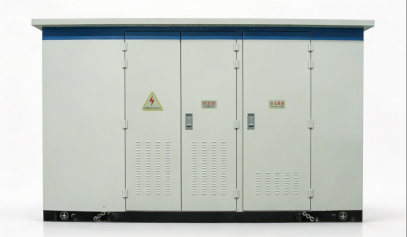

WSD-YBW系列组合式变电站是我公司自行设计开发的系列产品。该系列产品是一种将中压开关设备、变压器、低压配电设备按一定接线方案组合成一体的成套配电设备。
本系列预装式变电站适用于24kV，额定频率50HZ的三相交流系统，容量配置在2500kVA及以下的住宅小区、商厦宾馆、大型工地、高层建筑、工矿企业及临时性的施工场所，适用于环网供电，也适合终端供电。
二、型号及含义
三、功能特点：
1. 箱体整体分为底层，框架，顶架及箱盖四部分，框架及顶架采用钢结构件拼装而成。外壳可采用彩钢板符合隔热板或钢板。隔板采用彩钢复合板，防止热辐射和各式之间的热指导，外露的结构件经过严格的酸洗，磷化，喷涂等工艺处理，保证耐腐蚀性，防湿热，防霉菌，户外耐候性强。
2. 采用分箱式结构，避免变压器油箱内油的污染。
3. 采用新型百叶窗结构，散热通风面积大，适用于风力较强的地区。V型结构设计，增强通风的同时可以有效防止雨水进入。
4. 低压主开关采用国内外知名厂家断路器。
5. 变压器使用S11-M系列全密封油浸式电力变压器，具有低损耗，低噪音，高效率的优点，可取得良好的节能效果并减少污染。
6. 变电站的保护性能完善，操作方便，高低压计量可供选择，可根据用户要求配备自动无功功率补偿装置。
四、工作条件：
1. 环境温度不高于+40℃，不低于-25℃：
2. 海拔高度不超过2000m；
3. 户外风速不超过35m/s;
4. 空气相对湿度不超过90%（+25℃）；
5. 地震水平加速度为0.4m/S2，垂直加速度0.2m/s2;
6. 无火灾，无爆炸危险，无严重污秽，无化学腐蚀及剧烈震动的场所；
7. 特殊使用条件，订货时另行协商。
五、性能参数：
| 项目 | 单位 | 高压设备 | 变压器室 | 低压设备 |
| 额定电压 | KV | 24 | 24/0.4 | 0.4 |
| 额定电流 | A | 630 | 3/75-150/3750 | Less than 4000 |
| 额定频率 | Hz | 50 | ||
| 额定能量 | KVA | 50-2500 | ||
| 工频耐压 | KV | 42/50 | ||
| 雷冲耐压 | KV | 75/125 | ||
| 壳体防护等级 | IP23 | Oil type 55; dry type 65 | IP23 | |
| 噪声等级 | dB | |||
| 外形尺寸 | mm | 根据接线原理图 | ||
六、订货须知
1. 变电站形式。
2. 变压器容量和型号。
3. 高、低压回路接线方案图。
4. 有特殊要求的电器元件型号和参数。
